雖然台灣對於室內設計製圖並沒有嚴格的規範,不過我相信正確的設計繪圖觀念絕對是能提昇設計強度的重要關鍵。

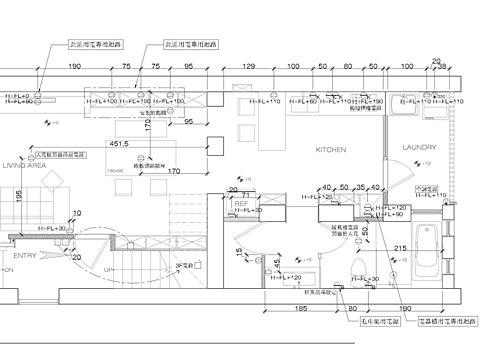

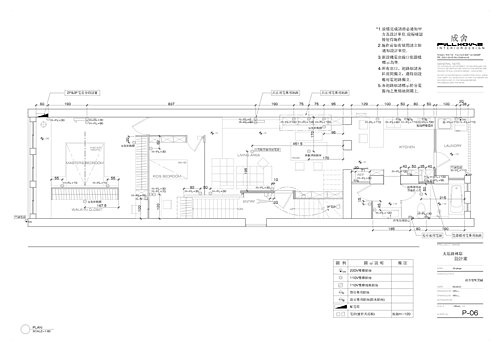

這是張平面系統圖中的動力電配置圖,相信很多有裝修經驗的人都看過類似的圖,只是很少有人會把位置、高度、數量完全呈現在圖面上,我想這並不是圖畫的好與壞的問題,而是能反應在前置的設計作業上是不是思考夠周詳。





插座的位置與高度絕對跟設計內容是有關係的,插座究竟是出在牆上?櫃內?亦或是線槽裡?彼此間的對應關係為何?與空間的關係為何?需不需要與開關、電視、電話等出線位置對應?假使這一切都是不確定的出現在圖面上,那最後決定位置出處的人會是誰?水電師父?還是現場施作後不斷的跑現場修改?當然最後案子仍會完成,只是在標榜專業的前提下,這樣的成本與人力支出,似乎是可以避免的。










清楚的圖面標示絕對能減少與業主及廠商間可能發生的爭議,對於成本估算也才能更加精準,雖然我們仍會去跑工地,但是想想若是案子多的時候呢?若是工程地點不在本地呢?當鞭長莫及時或許加強自身的圖面要求也可以讓工作勝任愉快。









劉建翎  成舍民生
